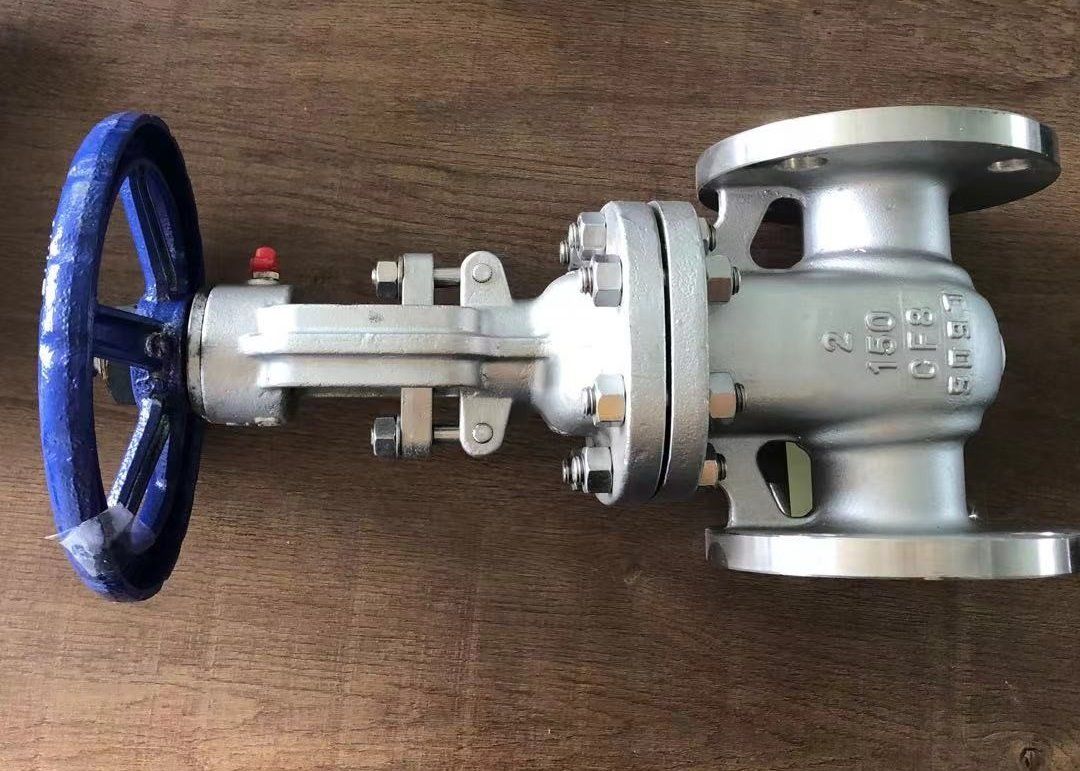

صمامات التحكم الصناعية Din Standard Flex Wedge Class Pn10 شديدة التحمل

ميزة التصميم:

1. غطاء المحرك الترباس.
2. صب أو هيئة مزورة.
3. منفذ كامل أو تصميم منفذ مخفض.
4. تصميم الختم الخلفي.
5. الجذعية عبارة عن مادة مشغولة من قطعة واحدة.
6. بوابة إسفين مرنة ، بوابة إسفين صلبة.
7. برغي خارجي ونير.
8. ارتفاع الجذر
9. مقعد اللحام.
10. طلب خاص: جهاز قفل ، مؤشر الوضع ، مفتاح حد.

حدود المنتج :

1. الحجم: NPS 2 "~ 48" ، DN 50-1200
2. تصنيف الضغط: فئة 150-2500 رطل ، PN 10 ~ 400
3. معيار التصميم: API 600 ، ASME B16.34 ، ISO 10432 ، EN1984.
4. الأبعاد وجهاً لوجه: ASME B16.10، EN 558-1، EN 12982
5. أبعاد التوصيل: ASME B16.5 ، ASME B16.47 ، ASM B 16.25 ، EN 1092-1 ، EN 12627.
6. نهاية التوصيل: شفة ، أبيض وأسود.
7. مواد الجسم: الكربون الصلب ، سبائك الصلب ، مزدوج / الفولاذ المقاوم للصدأ ، سبائك خاصة.

التقسيم الفني

المعايير المعمول بها

• البعد الاسمي: صمام الصب: 2 "-48"
• المواد: DI ، CS ، SS ، DSS ، LTCS ، Inconel ، Monel ، البرونز ، الألومنيوم البرونزي
• معيار التصميم: API 6D، API 600، DIN3352، ASME B16.34
• نوع العملية: يدوي ، ترس ، مشغل كهربائي ، مشغل هوائي ، مشغل هيدروليكي
• الضغط الاسمي: فئة 150-2500
• نوع الاتصال: RF ، RTJ ، FF ، SW ، NPT ، BW ، ETC.
• جذع رأس حرف T مزورة.
• برغي خارجي ونير ، ساق غير صاعد.تصميم خاص لاختبار الانبعاث الهارب
• الهيكل: إسفين منزلق مرن أو متوازي ، موجه بالكامل ، غطاء محرك مسدود ، غطاء محرك ملحوم ، ختم ضغط.
