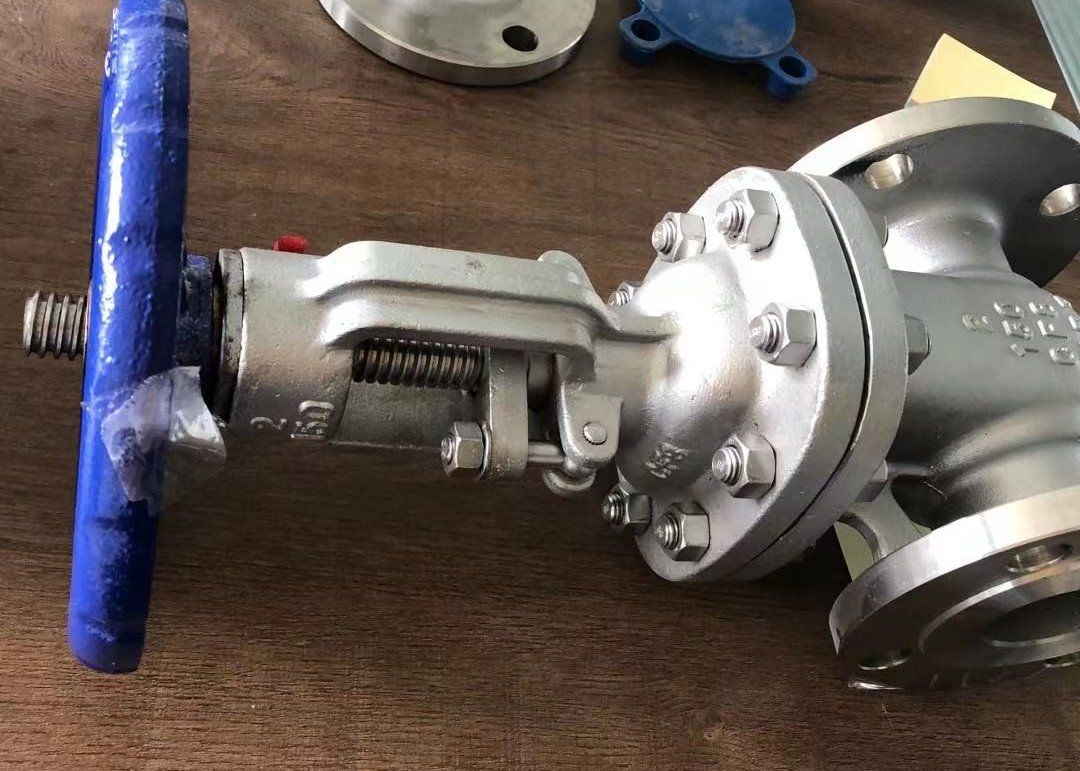

ANSI مرنة إسفين صمام بوابة واجب ثقيل / صمامات التحكم الصناعية

مرن إسفين معدن ثقيل بوابة صمام صناعيّ

حدود المنتج :

1. الحجم: NPS 2 "~ 48" ، DN 50-1200
2. تصنيف الضغط: فئة 150-2500 رطل ، PN 10 ~ 400
3. معيار التصميم: API 600 ، ASME B16.34 ، ISO 10432 ، EN1984.
4. الأبعاد وجهاً لوجه: ASME B16.10، EN 558-1، EN 12982
5. أبعاد التوصيل: ASME B16.5 ، ASME B16.47 ، ASM B 16.25 ، EN 1092-1 ، EN 12627.
6. نهاية التوصيل: شفة ، أبيض وأسود.
7. مواد الجسم: الكربون الصلب ، سبائك الصلب ، مزدوج / الفولاذ المقاوم للصدأ ، سبائك خاصة.

التقسيم الفني

المعايير المعمول بها

• البعد الاسمي: صمام الصب: 2 "-48"
• المواد: DI ، CS ، SS ، DSS ، LTCS ، Inconel ، Monel ، البرونز ، الألومنيوم البرونزي
• معيار التصميم: API 6D، API 600، DIN3352، ASME B16.34
• نوع العملية: يدوي ، ترس ، مشغل كهربائي ، مشغل هوائي ، مشغل هيدروليكي
• الضغط الاسمي: فئة 150-2500
• نوع الاتصال: RF ، RTJ ، FF ، SW ، NPT ، BW ، ETC.
• جذع رأس حرف T مزورة.
• برغي خارجي ونير ، ساق غير صاعد.تصميم خاص لاختبار الانبعاث الهارب
• الهيكل: إسفين منزلق مرن أو متوازي ، موجه بالكامل ، غطاء محرك مسدود ، غطاء محرك ملحوم ، ختم ضغط.
