تفاصيل المنتج:
شروط الدفع والشحن:
|
| ضمان: | 3 سنوات | مادة التخزين المؤقت: | 304،316،316L |
|---|---|---|---|
| بناء: | الكرة | دعم مخصص: | OEM |
| درجة الحرارة: | PTFE≤150 ℃ ، PPL≤280 ℃ | حجم الميناء: | DN15-DN200 ، 1/2 "-8" |
| تطبيق: | جنرال لواء | وسائل الإعلام: | الغاز والماء والنفط |
| اكتب: | صمامات الكرة | ||
| تسليط الضوء: | pn1.6 صمام كروي ثلاثي الاتجاه,pn2.5 صمام كروي ثلاثي الاتجاهات,صمام كروي WCB 3 طرق |
||

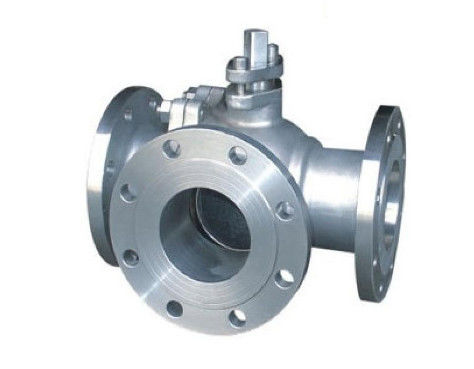

Q45F WCB 304316316L PN1.6 2.5 4.0 6.4 شفة صمام كروي ثلاثي الاتجاه
هيكل الصمام الكروي
خاصية الختم جيدة ، ولكن كل حمل الكرة التي تحمل وسيط العمل يتم تمريره إلى حلقة إحكام المنفذ.لذلك ، من الضروري النظر فيما إذا كانت مادة حلقة الختم يمكنها تحمل عبء العمل للوسيط الكروي.عندما تتعرض لتأثير الضغط العالي ، قد يتم إزاحة الكرة ، ويستخدم هذا الهيكل بشكل عام في الصمامات الكروية ذات الضغط المنخفض والمتوسط. لديه مقعد عائم ، بالضغط المتوسط ، حركة المقعد ، بحيث يتم ضغط حلقة الختم بإحكام على الكرة ، لضمان الختم.عادةً مع الكرة على محمل العمود العلوي والسفلي ، يكون عزم التشغيل صغيرًا ، ومناسب للضغط العالي وصمامات عيار كبير.
وصف المنتج
| ضغط | DN | إل | L1 | ح | دبليو | كلغ | |||||
| مم | بوصة | مم | مم | مم | مم | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
|
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1-1 / 4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1-1 / 2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 501 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2-1 / 2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 |
|
تعريف عن الشركة
Cangzhou Junxi International Trade Co.، Ltd.
تقوم شركتنا بإنتاج وتصدير جميع أنواع تجهيزات أنابيب الصلب الكربوني ، تجهيزات الأنابيب غير الملحومة ، مدينتنا Cang Zhou هي مسقط رأس مواسير أنابيب الصلب الكربوني.قمنا بالتصدير إلى العديد من البلدان ، مثل روسيا ومصر وماليزيا والهند وتركيا وإندونيسيا والأردن إلخ.
حول آلة تركيب الأنابيب ، لدينا نوع مختلف لكل آلة. لدينا آلة تشكيل الكوع على الساخن ، آلة التشكيل على البارد ، آلة التشكيل على البارد ، آلة الميلان ، آلة التفجير بالرصاص ، إلخ. ضمان الآلة هو سنة واحدة.إذا كانت آلة عملائنا تواجه مشكلة ، فسوف يأتي شخص خدمة ما بعد البيع لدينا ويساعد العملاء على حل المشكلة في أسرع وقت ممكن.
حول آلة تركيب الأنابيب ، لدينا نوع مختلف لكل آلة. لدينا آلة تشكيل الكوع على الساخن ، آلة التشكيل على البارد ، آلة التشكيل على البارد ، آلة الميلان ، آلة التفجير بالرصاص ، إلخ. ضمان الآلة هو سنة واحدة.إذا كانت آلة عملائنا تواجه مشكلة ، فسوف يأتي شخص خدمة ما بعد البيع لدينا ويساعد العملاء على حل المشكلة في أسرع وقت ممكن.
الأعطال الشائعة وطرق استكشاف الأخطاء وإصلاحها للصمامات الكروية
1. يتم غسل الكرة
طريقة الاستبعاد: يجب أن يكون التجميع صحيحًا ، ويجب أن تكون العملية مستقرة ، ولا يُسمح باستخدامها كصمام خانق ؛ يجب إصلاح الكرة في الوقت المناسب بعد الانقلاب ويجب استبدال مقعد الختم.
2 ، عند استخدامها كوظيفة الاختناق ، تلف سطح الختم
طريقة الإزالة: لا يُسمح باستخدام الصمام الكروي كخانق.
3. يتم سحق سطح الختم
طريقة الاستبعاد: يجب أن يكون شد البرغي عند مقعد الصمام موحدًا ، ويجب أن تكون القوة صغيرة ، ويفضل أن يتم شدها عدة مرات ، وليس أكثر من اللازم وضيقة للغاية في وقت واحد ، ويمكن كشط سطح الختم التالف وإصلاحه.
4. لا يوجد ضغط شد مسبق على سطح الختم
طريقة الاستبعاد: يجب فحص سطح الختم لمقعد الصمام بانتظام من ضغط الشد المسبق ، ويجب ضغط سطح الختم قليلاً عند اكتشاف أن سطح الختم قد تسرب أو أصبح مفكوكًا ؛ استبدال تأثير فقدان الزنبرك المحمّل مسبقًا.
5 ، المفك وجذع الصمام وفجوة اتصال الكرة الثلاثة كبيرة ، وصل المفك إلى الوضع المغلق ، وزاوية دوران الكرة أقل من 90 درجة وطول عمر التسرب
طريقة الاستبعاد: يجب إصلاح مفتاح الربط وجذع الصمام وكرة الآلية المحدودة للوصلة الثلاثة ، والتخليص كبير جدًا ، وتثبيته بالثبات ؛ اضبط كتلة الحد ، وأزل زاوية تقدم مفتاح الربط ، واجعل الكرة الفتح والإغلاق بشكل صحيح.
6. سطح التلامس بين مقعد الصمام والجسم ليس أملسًا ومهترئًا ، والحلقة O تالفة بحيث يتسرب مقعد الصمام.
طريقة الإزالة: تحسين الإنهاء السلس لسطح التلامس بين مقعد الصمام والجسم ، وتقليل أوقات تفكيك مقعد الصمام ، واستبدال الحلقة O بانتظام.
