تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة: | الصب ، الفولاذ المقاوم للصدأ ، النحاس ، الحديد الزهر ، حديد الدكتايل | وسائط: | الماء والنفط والغاز والحمض والبخار |
|---|---|---|---|
| قياسي أو غير قياسي: | اساسي | اسم المنتج: | صمام البوابة |
| اساسي: | asme | اتصال: | اتصال شفة ، خيط أنثى |
| نموذج: | نموذج | ||
| تسليط الضوء: | ASME صمامات بوابة من الحديد الزهر,صمامات بوابة من الحديد الزهر dn50,صمامات بوابة إسفين asme |
||

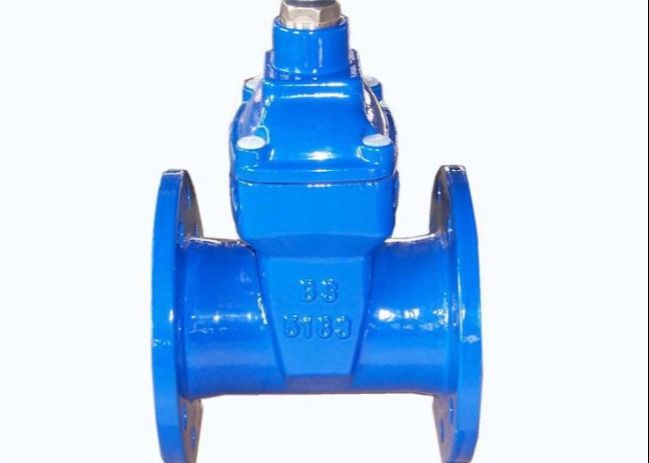

صمامات بوابة إسفين يجلس مرنة من الحديد الزهر
| اساسي |
DIN 3352-F4 ، DIN 3352-F5 ، BS5163 ، AWWA C509 ، AWWA C515 يتم حفر الفلنجة وفقًا لـ DIN2501 و BS4504 و ANSI B16.1 PN10 و PN16 و PN25 |
| نوع | نهاية ذات حواف ، نهاية محززة ، وصلة ميكانيكية ، ساق غير صاعدة / ساق صاعدة |
| مادة |
الجسم: حديد الدكتايل GGG40 / 50 أو الحديد الزهر GG25 إسفين: حديد الدكتايل GGG40 / 50 + EPDM / NBR أو معدن جالس الجذعية: الفولاذ المقاوم للصدأ 2Cr13 ، SS304 ، SS316 الترباس والصواميل: الكربون الصلب المطلي بالزنك أو SS304،316 |
| طلاء | داخلي وخارجي مع طلاء إيبوكسي مرتبط بالاندماج بحد أدنى 250 ميكرون |
التطبيقات
يتم تطبيق هذا الصمام على نطاق واسع في الأنابيب السائلة لفتح أو إغلاق التثبيت في مثل هذه المياه ، والتخلص من مياه الصرف الصحي ، والطاقة الكهربائية ، وأنابيب الطاقة ، والمواد الكيميائية ، والشحن ، ومصادر الطاقة ، إلخ.
المعايير المعمول بها
أ- المعيار الأمريكي
تصميم لـ ANSI / AWWA C509
البعد وجها لوجه لـ ASME B16.10-2000 (سلسلة ISO 3)
شفة وحفر إلى SME / ANSI B16.42-1998
ب- المعيار البريطاني
تصميم BS5163 ، BS5150
البعد وجهًا لوجه وفقًا لـ BS5163 (ISO 3series ، سلسلة ISO19)
شفة وحفر إلى BS4504 الجزء الأول (EN1092)
ج- المعيار الألماني
تصميم لـ DIN3352
البعد وجهًا لوجه لـ DIN3202 (F4: سلسلة ISO 14 ؛ F5: سلسلة ISO 15)
شفة وحفر إلى BS EN1092
| DN | إل | د | D1 | د 2 | ب | F | اختصار الثاني | ح | دبليو |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
• الجسم وغطاء المحرك من الحديد الزهر المطيل EN-GJS-400-15 (GGG-40)
• عمود دوران مصنوع من A2
• صامولة المغزل مصنوعة من البرونز
• طوق المغزل مدعوم على أقراص POM المنزلقة
• مسامير ربط مصنوعة من A2 ، غاطسة ومختومة
• الحماية من التآكل عن طريق طلاء مسحوق الايبوكسي الملتصق بالاندماج RAL 5015 (متوسط سماكة الفيلم الجاف> 250 ميكرومتر)
• إصدار مياه الشرب: طلاء مطاطي EPDM من الإسفين وفقًا لورقة العمل KTW و DVGW W 270
• إصدار مياه الصرف: طلاء NBR المطاطي للإسفين
