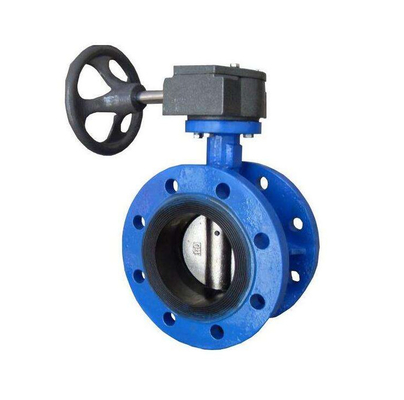

Pn10 / 16 شفة فراشة صمام حديد الدكتايل الحديد الزهر رقاقة أو نوع العروة

PN10 / 16 من حديد الزهر المطيل بسكويت ويفر أو صمام فراشة نوع العروة

يتم تثبيت لوحة الفراشة الخاصة بصمام فراشة الرقاقة في اتجاه قطر خط الأنابيب.في شكل أسطواني
قناة جسم صمام الفراشة ، تدور لوحة الفراشة على شكل قرص حول المحور ، وتكون زاوية الدوران بينهما
0 ° -90 ° ، والتي يمكن أن تلعب دورًا في ضبط التدفق.عندما تدور لوحة الفراشة إلى 90 درجة ، يصل الصمام إلى أقصى فتحة.
صمام فراشة الرقاقة بسيط في الهيكل ، صغير الحجم وخفيف الوزن ، ويتكون من أجزاء قليلة فقط.علاوة على ذلك،
يمكن فتحه وإغلاقه بسرعة بالدوران 90 درجة ، وعملية التشغيل بسيطة.في نفس الوقت ، يحتوي الصمام على سائل جيد
خصائص التحكم.

بنية

وهي تتألف بشكل أساسي من جسم الصمام وجذع الصمام ولوحة الفراشة وحلقة الختم.جسم الصمام أسطواني ، طول محوري قصير ، لوح فراشة مدمج.

خصائص

1. يتميز صمام الفراشة بخصائص الهيكل البسيط ، الحجم الصغير ، الوزن الخفيف ، استهلاك المواد ، حجم التركيب الصغير ، التبديل السريع ، الدوران الترددي بزاوية 90 درجة ، عزم دوران القيادة الصغير ، وما إلى ذلك ، يستخدم لقطع وتوصيل وضبط الوسط في خط الأنابيب ، مع خصائص جيدة للتحكم في السوائل وأداء إغلاق محكم.

2 ، يمكن لصمام الفراشة نقل الطين ، عند مصب السائل الأقل تراكمًا.يمكن تحقيق الختم الجيد تحت ضغط منخفض.أداء تنظيم جيد.

3 ، تصميم انسيابي لوحة الفراشة ، بحيث يكون فقدان مقاومة السوائل صغيرًا ، يمكن وصفه بأنه منتج موفر للطاقة.

4 ، جذع الصمام من خلال هيكل القضيب ، بعد المعالجة بالتبريد والتلطيف ، له خصائص ميكانيكية شاملة جيدة ومقاومة التآكل ، ومقاومة التآكل.يفتح صمام الفراشة ويغلق الجذع فقط للحركة الدورانية دون عملية الرفع ، وليس من السهل إتلاف تعبئة الساق ، وختم موثوق به.يتم تثبيته بمسمار مخروطي للوحة الفراشة ، وتم تصميم الطرف المتدلي لمنع الجذع من الانهيار عندما ينقطع الاتصال بين الجذع ولوحة الفراشة بشكل غير متوقع.

5 ، وضع الاتصال هو اتصال شفة ، اتصال مقطع ، اتصال لحام بعقب واتصال مشبك العروة.

شكل القيادة هو يدوي ، ناقل حركة دودي ، وصلة كهربائية ، هوائية ، هيدروليكية ، كهروهيدروليكية ومشغلات أخرى ، والتي يمكن أن تحقق التحكم عن بعد والتشغيل التلقائي.
