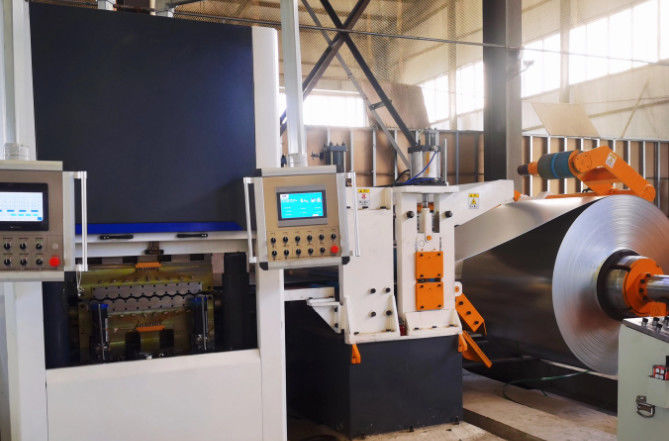

Tengdi الآلات عالية الدقة عبر قطع خط وقطع إلى الطول آلة
لمحة عامة عن المنتج: حلول قطع عالية الجودة لمعالجة المعادن
توفر Tengdi Machinery خطوط قطع عرضية عالية الأداء وأجهزة قطع إلى الطول لمعالجة الملفات المعدنية. توفر معداتنا دقة قطع استثنائية (± 0.15 ملم) وسرعات قطع عالية (تصل إلى 100 م/دقيقة)، مما يجعلها مثالية لصناعة السيارات، والأجهزة المنزلية، والأجهزة، وصناعات المعادن.
آلة قطع الطول: التعريف والوظائف والفئات
تعمل آلة قطع الطول على طلاء الملفات المعدنية من خلال فكها وتسويدها وقطعها إلى أطوال محددة ، تليها التراص.يحول الملفات المعدنية المستمرة إلى مواد مسطحة قابلة للاستخدام لإنتاج.
الوظائف الأساسية والمكونات
- المكونات الأساسية الرئيسية:أجهزة إزالة الملفات، المضربات والمتساويات، المقياسات، آلة القطع، المكعبات
- المكونات المساعدة:جهاز التغذية، جهاز توجيه جانبي، آلية الانتقال، ناقل
فئات المعدات
حسب المواد المعدنية:
- آلة قطع الطول من الفولاذ المقاوم للصدأ
- آلة قطع السيليكون الصلب على طول
- آلة قطع الألواح على طول البارد/الساخن
عن طريق وضع التحكم الإلكتروني:
- الخط المقطوع للطول (دقة متوسطة)
- خط قطع طولي NC (السيطرة العددية) (دقة عالية)
المعلمات التقنية التفصيلية
| النموذج |
نطاق السماكة (ملم) |
نطاق العرض (ملم) |
طول القطع (ملم) |
دقة القطع (ملم) |
أرقام العجلات |
قطر الدوال (ملم) |
| 3*1600 |
0.3-3 |
1600 |
300-4000 |
± 0.5 |
15 |
ف85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
± 0.5 |
15 |
ف140 |
| 8*2000 |
2-8 |
2000 |
600-8000 |
± 1 |
13 |
ف155 |
| 10*2200 |
2-10 |
2200 |
600-10000 |
± 1 |
13 |
ف160 |
| 12*2200 |
3-12 |
2200 |
800-12000 |
± 1 |
11 |
ف180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
± 1 |
11 |
ف200 |
| 20*2500 |
6-20 |
2500 |
800-12000 |
± 1 |
9 |
ف230 |
| 25*2500 |
8-25 |
2500 |
800-12000 |
± 1 |
9 |
ف260 |
سير العمل القياسي لجهاز قطع الطول
1- رافعة الملف:رفع ونقل الملفات المعدنية إلى الملفات الهيدروليكية
2الهيدروليكية:يفتح الملف المعدني بسرعة خاضعة للرقابة
3(سنبر رولر)يثبت الصفحة المفتوحة
4. صلص صلصات و قبل التسوية:يحافظ على التوتر ويقوم بتسوية أولية
5جسر الحلقةاختلافات سرعة العازلات بين المحطات
6الدوال الجهوني:يبقي الورقة مركزية
7آلة التسوية الرئيسية:يُجري التسوية الدقيقة
8. جهاز تشفير وقياس:يقيس طول الورقة بدقة
9قشرة:قطع ورقة إلى طول محدد
10ناقل:تحويلات الأوراق المقطعة
11منصة رفع هيدروليكية:يعدل ارتفاع التراص
12. المكعب مع جهاز تنفيس:يضع الأوراق بشكل جيد
13أخرج العربةالأوراق النهائية للنقل
مزايا التعاون مع Tengdi Machinery
- حلول مخصصة:معايير المعدات المخصصة لاحتياجات محددة
- الخبرة وضمان الجودة:المهنيون المهرة يضمنون معايير عالية
- تطبيقات متعددة الأبعاد:مناسبة للعديد من الصناعات والمواد المعدنية
- دعم ما بعد البيع:خدمات شاملة بعد البيع بما في ذلك التدريب والاستشارات التقنية
