تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة:: | جديد | الاستخدام:: | أنبوب الانحناء |
|---|---|---|---|
| نصف قطر الانحناء:: | 2.5d ≤ r ≤ 7d | اسم:: | آلة ثني الأنابيب |
| سمك الحائط:: | 10-50 مم | وزن:: | 82 طن |
| خدمة بعد البيع: | المهندسون المتاحون لآلات الخدمة في الخارج | مادة:: | الصلب الكربوني ، سبيكة الصلب ، التماس مستقيم ملحومة |
| لون: | أخضر | اسم المنتج: | آلة الانحناء للأنابيب الهيدروليكية المستعملة |
| إبراز: | آلة ثني الأنابيب الهيدروليكية للأكواع ذات القطر الكبير,آلة ثني الأنابيب الهيدروليكية المستعملة,آلة ثني الأنابيب بنظام هيدروليكي,Used hydraulic pipe bending machine,Pipe bending machine with hydraulic system |
||

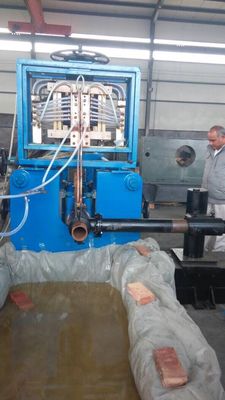

آلة ثني الأنابيب الهيدروليكية المستخدمة هي معدات متخصصة ثقيلة الهندسة لإنتاج مرفقات الأنابيب ذات القطر الكبير ، لتلبية صناعة أنابيب التثبيت في الصناعات مثل النفط والغاز ،البتروكيماويات،هندسة الطاقة، والبنية التحتية البلدية. إنه يستفيد من تكنولوجيا القيادة الهيدروليكية للثبات،الأنابيب ذات القطر الكبير التي لا يمكن أن تتم معالجتها بواسطة أجهزة ثني الأنابيب القياسية.

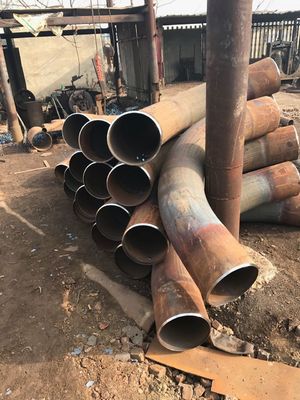

هذه الآلة توفر التوازن الأمثلقدرة المعالجةودقة الانحناء، تغطي قطرات الأنابيب من 325mm إلى 1066mm وسماكة الجدران من 10-50mm. فإنه يحافظ على مراقبة جودة صارمة مع معدل ترقق جدران الأنابيب (< 10٪) و إلهامية الكوع (< 10٪) ،ضمان استيفاء المرفقين المنحنيين لمعايير الصناعة للقوة الهيكلية ومقاومة الضغط.
| فئة المعلمات | تفاصيل المواصفات |
|---|---|
| نطاق قطر الكوع | الحد الأدنى: 325mm ، الحد الأقصى: 1066mm |
| سمك جدار الأنابيب | 10-50 ملم |
| نطاق نصف قطر الانحناء | 2.5D ≤ R ≤ 7D (D = قطر الأنابيب) |
| نطاق زاوية الانحناء | 0-90 درجة |
| معدل ترقق جدران الأنابيب | < 10% |
| إهالة الكوع | < 10% |
| درجة الموجة (المنطقة المتأثرة بالحرارة) | h/<2% |
| مسطحة (لطول أنبوب 500 ملم) | 3 ملم |
| نطاق الانحناء | < 20 ملم |
| خطأ زاوية الانحناء | ± 1 درجة |
| مواد الأنابيب المتوافقة |
|
| التوافق بين الأجهزة (قطر الأنابيب) | 1066ملم، 920ملم، 820ملم، 720ملم، 630ملم |
| وزن الجهاز | 82 طن |
| معايير الاسطوانة الرئيسية | تفاصيل المواصفات |
|---|---|
| قوة دفع الاسطوانة الرئيسية | 200 طن (2 أسطوانات في المجموع) |
| التصميم الهيكلي | هيكل البستون مع الفلنجات الأمامية والخلفية |
| ضغط الاختبار | 31.5Mpa |
| نطاق ضغط العمل | 0-25Mpa |
| قطر الداخل للأسطوانة الرئيسية | 250ملم |
| قطر خارجية الاسطوانة الرئيسية | 273ملم |
| قطر عصا البستون | 190ملم |
| مادة جسم الاسطوانة | فولاذ 45# |
| السحب الفعال للسيلندر الرئيسي | 10 م |
نحن نقدم مجموعة كاملة من آلات تثبيت الأنابيب لدعم إنتاج التثبيت الأنابيب من نهاية إلى نهاية:
وجودنا في السوق العالمية يشمل:
