تفاصيل المنتج:
|
| رقم الموديل: | TD140 | قطر الأنبوب الأقصى: | 51-140ملم |
|---|---|---|---|
| أقصى سماكة: | 1.1-6.0ملم | التخصيص: | تخصيص مخطط شامل للمعدات |
| الخدمة: | صيانة مدى الحياة | اللون: | أخضر |
| إبراز: | خط إنتاج طاحونة الأنابيب 51-140 ملم,خط إنتاج طاحونة الأنابيب TD 140,خط إنتاج مصنع الأنابيب الآلي بالكامل,TD 140 Tube Mill Production Line,Fully Automated Tube Mill Production Line |
||
140 ERW طاحونة الأنابيب تفاصيل

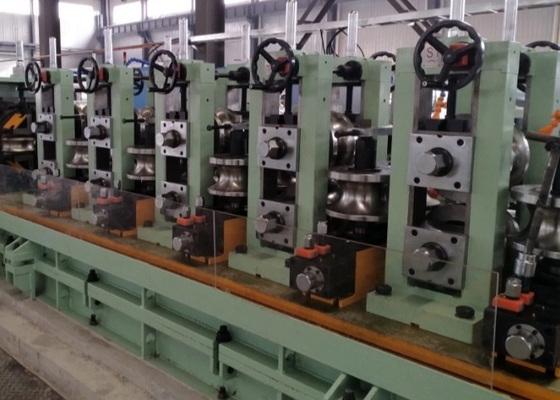

معدات طاحونة الأنابيب ERW 140 عالية التردد خط إنتاج الأنابيب الملحومة بالخيط المستقيم مصممة لتصنيع أنابيب أسطوانية تتراوح قطرها من 51mm إلى 140mm ،مع سمك جدار يمتد من 1.1mm إلى 6.0mm، وكذلك الأنابيب المربعة التي تبلغ من 40*40 إلى 110*110 وأنابيب مستطيلة تتراوح من 30*50 إلى 100*120.
| النوع | خط إنتاج لحام أنابيب الصلب في الحالة الصلبة | سرعة الخط | ≤80m/min |
| شرائح الأنابيب المستديرة | Φ51-Φ140 مم | سمك الأنابيب المستديرة | 1.1 - 6.0 ملم |
| حجم الأنابيب المربعة | 40*40-110*110ملم | سمك الأنابيب المربعة | 1.1 - 6.0 ملم |
| أنبوب مستطيل | 30*50-100*120ملم | سمك الأنابيب المستطيلة | 1.1 - 6.0 ملم |
| مواد الأنابيب | فولاذ الكربون/فولاذ مغلف | طريقة التشكيل | أنبوب مستدير إلى أنبوب مربع، نظام التغيير السريع |
140 عملية إنتاج آلة طاحونة الأنابيب
1- التغذية والمعالجة المسبقة: هذه الخطوة تنطوي على تحميل المواد الخام (عادة لفائف الفولاذ) على الآلة وإجراء المعالجة المسبقة اللازمة ،مثل فحص حجم ونوعية لفائف الفولاذ.
2التسطيح والقطع: في هذه الخطوة ، يتم تسطيح لفائف الصلب وقطعها إلى شرائط فولاذية بحجم مناسب حسب الحاجة لعملية اللحام اللاحقة.

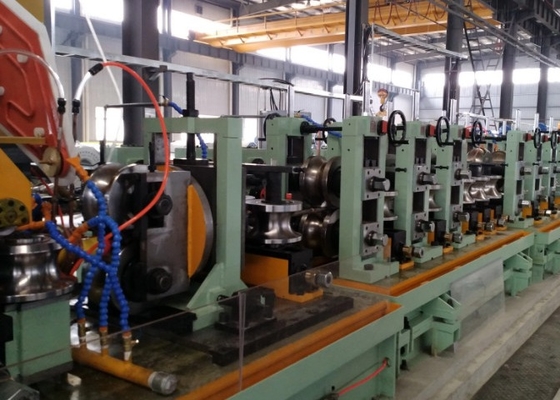

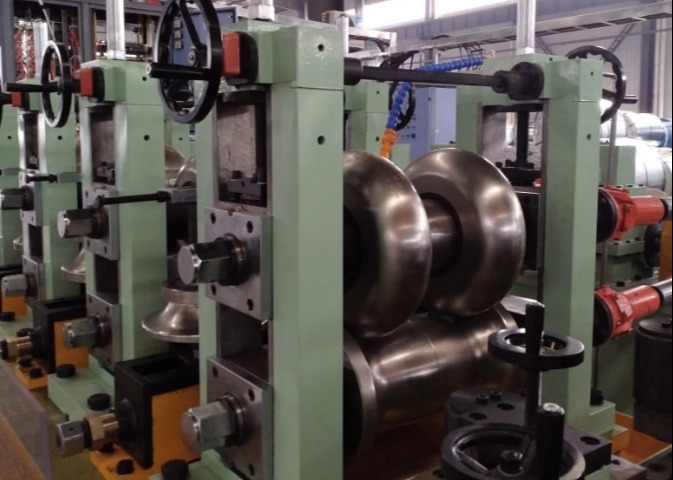

3التشكيل واللحام: تستخدم مصنع أنابيب ERW تقنية لحام الخياطة المستقيمة عالية التردد وأجهزة التشكيل لحام شرائط الصلب إلى أشكال أنابيب ، وتشكيل الأنابيب المطلوبة.
4تشكيل وتقويم: بعد لحام ، قد يكون للأنابيب بعض الانحرافات في الشكل والحجم ،لذا يجب تعديلها من خلال عمليات التشكيل والتقويم لضمان استيفائها للمواصفات.
5قطع المنشار الطائر: يتم قطع الأنابيب المطوية والشكل إلى الأطوال المرجوة وفقا لمتطلبات العميل، وتشكيل المنتجات النهائية.
6التراص والتعبئة: تتضمن الخطوة الأخيرة ترصيب وتعبئة الأنابيب النهائية باستخدام آلات التراص أو آلات التعبئة التلقائية.وتسميتها بالمعلومات ذات الصلة للتعرف عليها أثناء النقل والاستخدام.
مخطط مصنع الأنابيب
لدينا قسم مهندس فني محترف لتزويدك بالأنابيب طاحونة آلات الرسومات المناسبة لمصنعك
