تفاصيل المنتج:
شروط الدفع والشحن:
|
| اساسي: | ASME B16.9 | بحجم: | 1-48 بوصة |
|---|---|---|---|
| يكتب: | سلس أو لحام | WT: | SCH40 |
| شكل: | متساوي | اسم: | الفولاذ المقاوم للصدأ 304316L نوع قصير ملحومة المحملة |
| مواد: | الفولاذ المقاوم للصدأ 304316L | ||
| تسليط الضوء: | وصلات مواسير غير ملحومة من الفولاذ 304,وصلات مواسير ملحومة من النوع القصير,أنابيب فولاذية مقاومة للصدأ 316l |
||

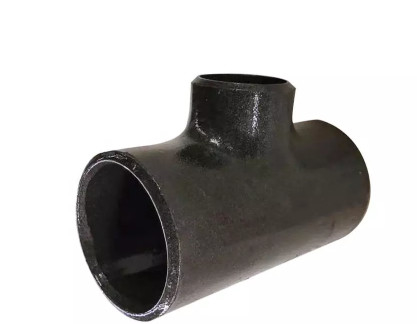

الفولاذ المقاوم للصدأ 304316L نوع قصير الملحوم وصلات مواسير سيملس
كشف الحجم
قياس القطر: قم بقياس القطر الخارجي للأنبوب الفرعي الرئيسي للوصلة باستخدام الفرجار (يقاس القطر الخارجي بالطريقة المحيطية) والقطر الداخلي على الأقل 3 نقاط في كل طرف للتأكد من أن القطر الخارجي الرئيسي والقطر الداخلي والقطر الخارجي للأنبوب الفرعي والقطر الداخلي يلبي المتطلبات القياسية.
(2) قياس طول الأنبوب الرئيسي: قم بقياس طول الأنبوب الرئيسي من نقطة الإنطلاق باستخدام مسطرة مربعة ومسطرة مستقيمة ، على الأقل مكانين.
(3) قياس ارتفاع المركز: قم بقياس المسافة العمودية بين الأنبوب الفرعي والمنحدر الداخلي للأنبوب الرئيسي بمسطرة ومسطرة مربعة ، وتأكد من أن ارتفاع مركز نقطة الإنطلاق هو نصف القطر الخارجي للأنبوب الرئيسي.
(4) قياس زاوية الانحدار: استخدم مسطرة ومسطرة زاوية عالمية لقياس الحواف المائلة والحادة لنهاية الأنبوب الرئيسي من نقطة الإنطلاق ، والتي يجب أن تفي بمتطلبات تصميم الرسم.
(5) قياس الانحراف: ضع نقطة الإنطلاق في لوحة الانحناء بحيث يستقر الأنبوب الفرعي الرئيسي على لوحة الانحناء على التوالي.قم بقياس الخلوص بين لوحة الانحناء والوجه النهائي للحمل باستخدام مسطرة أو سدادة ، ويجب أن تفي القيمة بالمتطلبات القياسية
|
نوع النهاية
|
نقطة الإنطلاق لحام ، نقطة الإنطلاق المشبك
|
|||
|
مدخل / مخرج
|
قمزة متساوية ، تقليل نقطة الإنطلاق
|
|||
|
البعد
|
قمزة طويلة ، قمزة قصيرة
|
|||
|
اساسي
|
3A، DIN، SMS، ISO، فراغ
|
|||
|
شكل
|
3-way tee ، 4-way cross
|
|||
|
مواد
|
304 ، 304 لتر ، 316.316 لتر
|
|||
