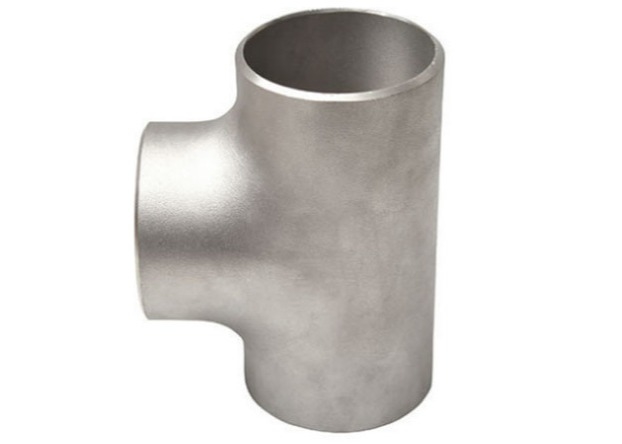

1 / 2-24INCH تركيبات مواسير غير ملحومة لحام بعقب ثلاثي الاتجاه 1D-100D

الفولاذ المقاوم للصدأ بعقب اللحام 1 / 2-24 بوصة تركيبات الأنابيب مواسير ثلاثة طريقة المحملة

كشف الحجم

قياس القطر: قم بقياس القطر الخارجي للأنبوب الفرعي الرئيسي للوصلة باستخدام الفرجار (يقاس القطر الخارجي بالطريقة المحيطية) والقطر الداخلي على الأقل 3 نقاط في كل طرف للتأكد من أن القطر الخارجي الرئيسي والقطر الداخلي والقطر الخارجي للأنبوب الفرعي والقطر الداخلي يلبي المتطلبات القياسية.

(2) قياس طول الأنبوب الرئيسي: قم بقياس طول الأنبوب الرئيسي من نقطة الإنطلاق باستخدام مسطرة مربعة ومسطرة مستقيمة ، على الأقل مكانين.

(3) قياس ارتفاع المركز: قم بقياس المسافة العمودية بين الأنبوب الفرعي والمنحدر الداخلي للأنبوب الرئيسي بمسطرة ومسطرة مربعة ، وتأكد من أن ارتفاع مركز نقطة الإنطلاق هو نصف القطر الخارجي للأنبوب الرئيسي.

(4) قياس زاوية الانحدار: استخدم مسطرة ومسطرة زاوية عالمية لقياس الحواف المائلة والحادة لنهاية الأنبوب الرئيسي من نقطة الإنطلاق ، والتي يجب أن تفي بمتطلبات تصميم الرسم.

(5) قياس الانحراف: ضع نقطة الإنطلاق في لوحة الانحناء بحيث يستقر الأنبوب الفرعي الرئيسي على لوحة الانحناء على التوالي.قم بقياس الخلوص بين لوحة الانحناء والوجه النهائي للحمل باستخدام مسطرة أو سدادة ، ويجب أن تفي القيمة بالمتطلبات القياسية.

اختبار المظهر

يجب ألا تحتوي الوصلات الثلاثة على تشققات ، والحرق الزائد ، والسخونة الزائدة وظواهر أخرى ، ويجب ألا يكون السطح نقطة صلبة.

يجب أن يكون السطح الداخلي والخارجي للغطاء أملسًا ، بدون قوة مدمرة وعيوب في المظهر ، مثل الندبات ، والخدش ، والجلد الثقيل ، وما إلى ذلك ، بعد اكتشاف العيوب يجب أن يكون مصقولًا ، لا تقل رقة المكان المصقول عن المتطلبات القياسية لسمك الجدار ، يجب أن يكون المكان المصقول سلسًا وأن يستخدم عامل التلوين أو الكشف عن عيوب المسحوق المغناطيسي لتأكيد إزالة العيوب.

(3) لا يُسمح بأن يكون لجذر الأنبوب الفرعي ثلاثي الاتجاهات ثنيات واضحة.

(4) لا يسمح بإصلاح أي عيوب على جسم أنبوب الإنطلاق باللحام.
